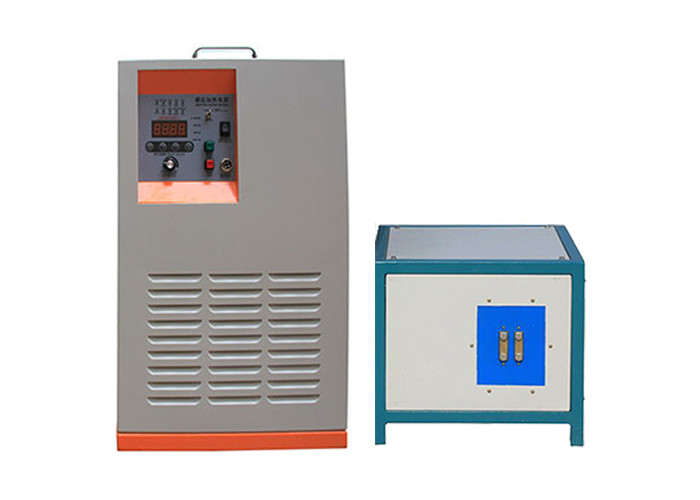

ماژول IGBT کوره فرکانس بالا برای صرفه جویی در انرژی و قدرت جابجایی آسان اتخاذ شده است
اصل کوره فرکانس بالا عبارت است از:
قطعه کار را داخل سلف قرار دهید.سلف معمولاً یک لوله مسی توخالی است که جریان متناوب فرکانس متوسط یا فرکانس بالا (1000-300000 هرتز یا بالاتر) را وارد می کند.میدان مغناطیسی متناوب جریان القایی با همان فرکانس را در قطعه کار ایجاد می کند.جریان القایی در توزیع قطعه کار ناهموار است.در سطح قوی است، اما در داخل ضعیف است و در مرکز نزدیک به 0 است.با استفاده از این اثر پوستی، سطح قطعه کار را می توان به سرعت گرم کرد و دمای سطح در عرض چند ثانیه به 800-1000 ℃ افزایش می یابد، در حالی که درجه حرارت در مرکز بسیار کمی افزایش می یابد.
پارامترهای فنی کوره فرکانس بالا:
| سریال عدد |
تولید - محصول مدل |
خروجی قدرت |
نوسان فرکانس |
خروجی | خنک کننده فشار آب |
اب درجه حرارت |
| 1 | WGH-15 | 15 کیلووات | 50-100 کیلوهرتز | 220 ولت | 0.2 مگاپاسکال | <40℃ |
| 2 | WGH-25 | 25 کیلووات | 50-100 کیلوهرتز | 380 ولت | 0.2 مگاپاسکال | <40℃ |
| 3 | WGH-35 | 35 کیلووات | 50-100 کیلوهرتز | 380 ولت | 0.2 مگاپاسکال | <40℃ |
| 4 | WGH-40 | 40 کیلووات | 50-100 کیلوهرتز | 380 ولت | 0.2 مگاپاسکال | <40℃ |
| 5 | WGH-60 | 60 کیلووات | 20-80 کیلوهرتز | 380 ولت | 0.2 مگاپاسکال | <40℃ |
| 6 | WGH-80 | 80 کیلووات | 20-80 کیلوهرتز | 380 ولت | 0.2 مگاپاسکال | <40℃ |
| 7 | WGH-100 | 100 کیلووات | 20-80 کیلوهرتز | 380 ولت | 0.2-0.3Mpa | <40℃ |
| 8 | WGH-120 | 120 کیلووات | 20-80 کیلوهرتز | 380 ولت | 0.2-0.3Mpa | <40℃ |
| 9 | WGH-160 | 160 کیلووات | 20-80 کیلوهرتز | 380 ولت | 0.2-0.3Mpa | <41℃ |
| 10 | WGH-200 | 200 کیلووات | 20-80 کیلوهرتز | 380 ولت | 0.2-0.3Mpa | <42℃ |
مزایای کوره فرکانس بالا:
1. ماژول IGBT برای صرفه جویی در انرژی و قدرت به تصویب رسید.30٪ توان کمتر از نوع لوله الکترونیکی و 20٪ قدرت کمتر از فرکانس متوسط تریستور.
2. عملکرد پایدار: اقدامات حفاظتی کامل، بدون نگرانی.
3. سرعت گرمایش سریع: گرمایش القایی، بدون لایه اکسید، تغییر شکل کوچک.
4. حجم کوچک: اتخاذ ساختار تقسیم، وزن سبک، آسان برای حرکت و نصب.
5. حفاظت از محیط زیست: بدون آلودگی، سر و صدا و گرد و غبار.
6. سازگاری قوی: می تواند قطعات مختلف کار را گرم کند.
7. دما و زمان گرمایش را می توان دقیقاً کنترل کرد و کیفیت پردازش بالا است.
