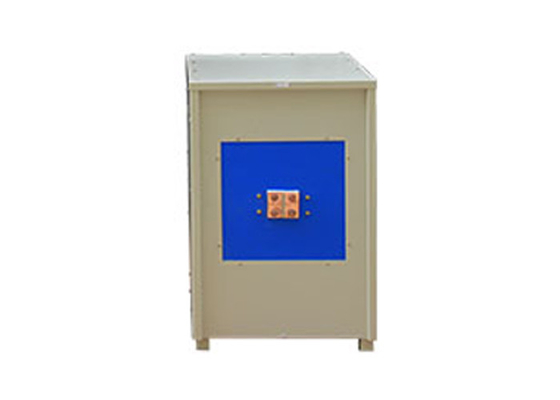

کوره فرکانس متوسط ​​فرکانس تبدیل فرکانس القایی الکترومغناطیسی کوره فرکانس متوسط

اصل کار کوره فرکانس متوسط:

کوره فرکانس متوسط ​​عمدتا از یک منبع تغذیه، یک حلقه القایی و یک بوته ساخته شده از مواد نسوز در حلقه القایی تشکیل شده است.بوته با بار فلزی پر می شود که معادل سیم پیچ کمکی ترانسفورماتور است.هنگامی که سیم پیچ القایی به منبع تغذیه AC متصل می شود، یک میدان مغناطیسی متناوب در سیم پیچ القایی ایجاد می شود.خطوط میدان مغناطیسی بار فلزی را در بوته قطع می‌کنند و نیروی الکتروموتور القایی در بار تولید می‌شود.از آنجایی که شارژ خود یک مدار بسته را تشکیل می دهد، سیم پیچ کمکی تنها با یک چرخش مشخص می شود و بسته است.بنابراین جریان القایی همزمان در شارژ ایجاد می شود.هنگامی که جریان القایی از شارژ عبور می کند، شارژ گرم می شود تا ذوب شود.

پارامترهای فنی کوره فرکانس متوسط

مدل: LC-ZP-500

منبع تغذیه: سه فاز چهار سیم 380 ولت 50-60 هرتز

توان ورودی: 500 کیلووات

محدوده اگر: 3 کیلو هرتز

نرخ بار: 100%

برق ورودی: 500A

ابعاد مرز: 790 * 1000 * 1550 میلی متر

قوانین عملکرد کوره فرکانس متوسط:

1. قبل از راه اندازی دستگاه، بررسی کنید که آیا بدنه تجهیزات در شرایط خوبی است و آیا اتصال کوتاه یا خطر ایمنی ناشی از وجود مواد خارجی وجود دارد یا خیر.سیستم گردش آب را راه اندازی کنید و بررسی کنید که آیا کانال های آب مانند منبع تغذیه فرکانس متوسط، بدنه کوره فرکانس متوسط ​​و کابینت خازن جبرانی صاف هستند و آیا نشتی آب وجود دارد یا خیر.در صورت وجود، ابتدا مشکلات احتمالی تجهیزات را برطرف کنید تا از گسترش عیب جلوگیری شود.

2. بررسی کنید که آیا منبع تغذیه سه فاز ورودی منبع تغذیه فرکانس متوسط ​​طبیعی است یا خیر.

3. بررسی کنید که آیا اتصال بین کابینت توزیع برق و کوره القایی سالم است یا خیر.قسمت آشکار حلقه القایی نباید به اجسام فلزی متصل شود تا از آسیب دیدن حلقه القایی در اثر آتش جلوگیری شود.

4. در شرایطی که تمامی موارد فوق سالم باشند، می توان برق کنترل را به پنل درب فرستاد.

5. پتانسیومتر تنظیم قدرت پانل در را در خلاف جهت عقربه های ساعت روی حداقل "0" بچرخانید.

6. دکمه استارت کلید مدار اصلی را فشار دهید تا کلید مدار بسته شود و مدار اصلی وصل شود.

7. دکمه if start را روشن کنید.

8. پتانسیومتر تنظیم توان روی پانل در را در جهت عقربه‌های ساعت تا زمان نیازهای فرآیند گرمایش، تکه تکه کنید.

9. هدف از لامپ های نمایش خطا در برد مدار کنترل
