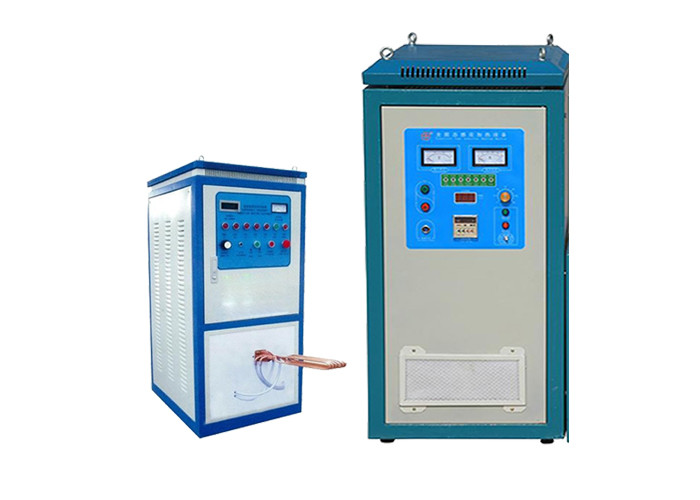

تجهیزات گرمایش القایی فرکانس متوسط ​​تجهیزات مختلف خاموش کردن و آنیل کردن سطوح فلزی

مروری بر تجهیزات گرمایش القایی فرکانس متوسط:

اجزای اصلی سیستم گرمایش القایی فرکانس متوسط ​​شامل سیم پیچ القایی، منبع تغذیه AC و قطعه کار می باشد.با توجه به اجسام مختلفی که قرار است گرم شوند، می‌توانیم سیم‌پیچ را به اشکال مختلف در طراحی بسازیم.سیم پیچ با یک منبع تغذیه وصل شده است که جریان را به سیم پیچ می دهد.جریان متناوب که از سیم پیچ عبور می کند یک میدان مغناطیسی متناوب ایجاد می کند که از قطعه کار عبور می کند، که جریان های گردابی را برای گرم کردن قطعه کار ایجاد می کند.

پارامترهای فنی تجهیزات گرمایش القایی فرکانس بالا:

مدل: LC-ZP-170KW

حداکثر جریان ورودی: 170A

قدرت ورودی: 170 کیلو وات

فرکانس نوسان: 20 کیلو هرتز

ولتاژ ورودی: 370 ولت

حجم میزبان: 362mm×362mm×462mm

فشار آب خنک کننده: 0.1-0.3mpa

جریان آب خنک کننده (موتور اصلی): 15 لیتر در دقیقه (0.1 مگا پاسکال)

جریان آب خنک کننده (ترانسفورماتور): 18 لیتر در دقیقه (0.1 مگا پاسکال)

نقطه حفاظت دمای آب: 50 ℃

وزن میزبان: 40 ± 5٪ کیلوگرم

راندمان: 90%

زمینه های کاربرد تجهیزات گرمایش القایی فرکانس متوسط:

1. میل لنگ، میله اتصال، پین پیستون، پین میل لنگ، چرخ زنجیر، میل بادامک، سوپاپ، بازوهای مختلف راک و شفت راک.2. درمان فرکانس بالا خاموش کردن چرخ دنده های مختلف، شفت اسپلاین، نیم شفت انتقال، شفت های کوچک و شاخک های تغییر در گیربکس.

3. فرکانس بالا خاموش کردن چرخ دنده ها و شفت در ابزارهای مختلف الکتریکی.

4. عملیات حرارتی برای رفع فرکانس بالا اجزای مختلف هیدرولیک و اجزای پنوماتیک.مانند ستون پمپ پلانجر.

5. دوشاخه، روتور پمپ روتور.خاموش کردن شفت های معکوس در انواع شیرها و چرخ دنده های پمپ های دنده ای.6. عملیات حرارتی قطعات فلزی.مانند کوئنچ با فرکانس بالا چرخ دنده های مختلف، چرخ دنده ها، شفت ها، شفت های اسپلاین، پین ها و غیره.

7. کوئنچ ریل های راهنمای سطح ماشین ابزار در صنعت ماشین ابزار.
