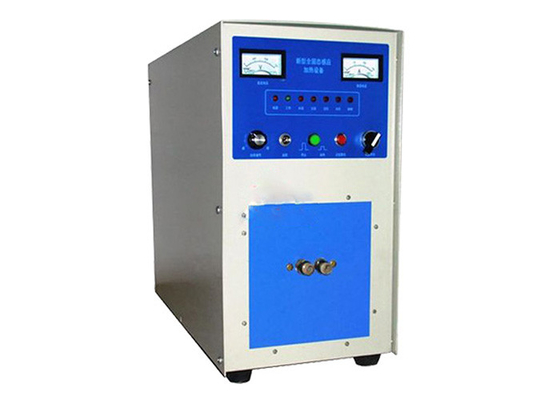

تجهیزات گرمایش القایی فرکانس بالا تجهیزات گرمایش القایی برای خاموش کردن، بازپخت و تمپر کردن فلز

مروری بر تجهیزات گرمایش القایی فرکانس بالا:

دستگاه گرمایش القایی فرکانس بالا دارای تنظیمات عملکرد گرمایش خودکار، حفظ حرارت و سرمایش است که منجر به بهبود کیفیت گرمایش دستگاه گرمایش القایی فرکانس بالا و تسهیل عملکرد دستی می شود.منبع تغذیه بخاری القایی فرکانس بالا با توجه به توان و فرکانس قابل انتخاب است.هر چه فرکانس فرکانس بالا بیشتر باشد، عمق گرمایش کم‌تر است و هرچه فرکانس فرکانس بالا کمتر باشد، نفوذپذیری گرما بهتر است.ردیابی خودکار فرکانس سیکل بالا دستگاه گرمایش القایی از 1 تا 20 کیلوهرتز

پارامترهای فنی تجهیزات گرمایش القایی فرکانس بالا:

مدل: LC-GPGY-50KW

فشار آب خنک کننده: 0.1-0.3mpa

توان ورودی: 50 کیلو وات

جریان آب خنک کننده (موتور اصلی): 15 لیتر در دقیقه (0.1 مگا پاسکال)

ولتاژ ورودی: 343 ولت

جریان آب خنک کننده (ترانسفورماتور): 18 لیتر در دقیقه (0.1 مگا پاسکال)

حداکثر جریان ورودی: 64A

حجم میزبان: 460×360×630mm3

فرکانس نوسان: 16 کیلو هرتز

نقطه حفاظت دمای آب: 50 ℃

وزن میزبان: 40 ± 5٪ کیلوگرم

راندمان: 90%

مراحل نصب تجهیزات گرمایش القایی فرکانس بالا:

1. قرار دادن ماشین های اصلی و کمکی: به طور کلی ماشین اصلی (ماشین کنترل عملیات) در بالا و ماشین کمکی (دستگاه خروجی برق) در زیر قرار می گیرد.

2. اتصال آب و برق ماشین های اصلی و کمکی: کانال آب را با استفاده از دو لوله نازک آب موجود در لوازم جانبی به صورت مستقیم بالا و پایین وصل کنید.مدار را با دو کابل در لوازم جانبی وصل کنید که قرمز به قرمز و مشکی به مشکی متصل است.حتما آن را بدون تماس ضعیف سفت کنید.سیم زمین ماشین های master و slave را وصل کنید.

3. اتصال برق: دستگاه منبع تغذیه سه فاز (380 ولت) است و سه سیم قرمز به سوئیچ چاقوی سه فاز یا سوئیچ هوا (بالای 65 آمپر) وصل می شود.سپس سیم زمین را وصل کنید.

4. اتصال آب: فشار آب خنک کننده استفاده شده توسط دستگاه 0.1mpa-0.3mpa (حدود 1-3 کیلوگرم) است.لطفاً یک پمپ آب تک فاز 370 وات (220 ولت) و یک مخزن یا استخر آب (حجم را با توجه به زمان کار مداوم و حجم کار انتخاب کنید و در صورت لزوم یک برج خنک کننده کوچک نصب کنید).خروجی آب پمپ آب توسط یک لوله آب به ورودی آب دستگاه متصل می شود و از خروجی آب دستگاه برای برگشت آب برگشتی به استخر استفاده می شود تا خنک شدن گردشی جریان آب متوجه شود.

5. نصب سیم پیچ القایی: سیم پیچ القایی را با توجه به شکل و اندازه قطعه کار فلزی گرم شده انتخاب، نصب و تعمیر کنید.توجه داشته باشید که سیم پیچ القایی نباید اتصال کوتاه داشته باشد.

6. قطعه کار را قرار دهید: قطعه کار را که قرار است گرم شود در مرکز حلقه القایی قرار دهید.شکاف های اطراف قطعه کار باید اساساً یکسان باشد.قطعه کار و حلقه القایی نباید با هم برخورد کنند.
