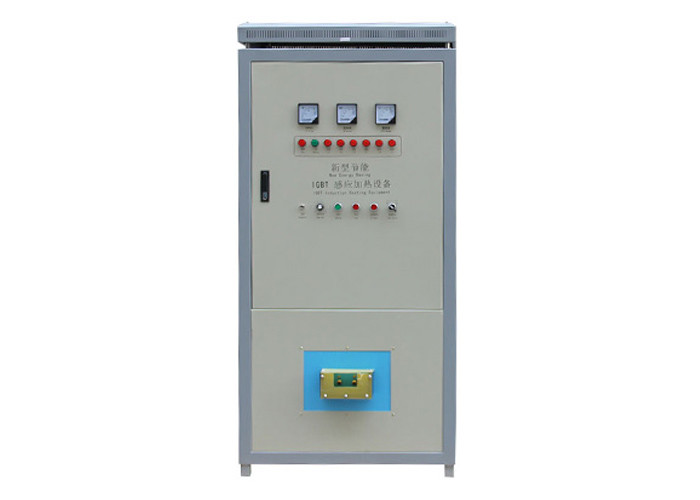

تجهیزات گرمایش القایی فرکانس بالا لحیم کاری و تجهیزات القایی جوشکاری

مروری بر تجهیزات گرمایش القایی فرکانس بالا:

جریان فرکانس بالا به سیم پیچ گرمایشی (معمولاً از لوله مسی) که به شکل حلقه یا شکل دیگری پیچیده می شود، جریان می یابد.با استفاده از مقاومت جسمی که قرار است گرم شود، گرمای ژول زیادی تولید می شود و دمای خود جسم افزایش می یابد.بنابراین، هدف از گرم کردن مواد فلزی است.

پارامترهای فنی تجهیزات گرمایش القایی فرکانس بالا:

مدل: LC-GPGY-60KW

فشار آب خنک کننده: 0.1-0.3mpa

توان ورودی: 60 کیلو وات

جریان آب خنک کننده (موتور اصلی): 15 لیتر در دقیقه (0.1 مگا پاسکال)

ولتاژ ورودی: 343 ولت

جریان آب خنک کننده (ترانسفورماتور): 18 لیتر در دقیقه (0.1 مگا پاسکال)

حداکثر جریان ورودی: 65A

حجم میزبان: 460×360×630mm3

فرکانس نوسان: 17 کیلو هرتز

نقطه حفاظت دمای آب: 50 ℃

وزن میزبان: 40 ± 5٪ کیلوگرم

راندمان: 90%

مراحل نصب تجهیزات گرمایش القایی فرکانس بالا:

1. قرار دادن ماشین های اصلی و کمکی: به طور کلی ماشین اصلی (ماشین کنترل عملیات) در بالا و ماشین کمکی (دستگاه خروجی برق) در زیر قرار می گیرد.

2. اتصال آب و برق ماشین های اصلی و کمکی: کانال آب را با استفاده از دو لوله نازک آب موجود در لوازم جانبی به صورت مستقیم بالا و پایین وصل کنید.مدار را با دو کابل در لوازم جانبی وصل کنید که قرمز به قرمز و مشکی به مشکی متصل است.حتما آن را بدون تماس ضعیف سفت کنید.سیم زمین ماشین های master و slave را وصل کنید.

3. اتصال برق: دستگاه منبع تغذیه سه فاز (380 ولت) است و سه سیم قرمز به سوئیچ چاقوی سه فاز یا سوئیچ هوا (بالای 65 آمپر) وصل می شود.سپس سیم زمین را وصل کنید.

4. اتصال آب: فشار آب خنک کننده استفاده شده توسط دستگاه 0.1mpa-0.3mpa (حدود 1-3 کیلوگرم) است.لطفاً یک پمپ آب تک فاز 370 وات (220 ولت) و یک مخزن یا استخر آب (حجم را با توجه به زمان کار مداوم و حجم کار انتخاب کنید و در صورت لزوم یک برج خنک کننده کوچک نصب کنید).خروجی آب پمپ آب توسط یک لوله آب به ورودی آب دستگاه متصل می شود و از خروجی آب دستگاه برای برگشت آب برگشتی به استخر استفاده می شود تا خنک شدن گردشی جریان آب متوجه شود.

5. نصب سیم پیچ القایی: سیم پیچ القایی را با توجه به شکل و اندازه قطعه کار فلزی گرم شده انتخاب، نصب و تعمیر کنید.توجه داشته باشید که سیم پیچ القایی نباید اتصال کوتاه داشته باشد.

6. قطعه کار را قرار دهید: قطعه کار را که قرار است گرم شود در مرکز حلقه القایی قرار دهید.شکاف های اطراف قطعه کار باید اساساً یکسان باشد.قطعه کار و حلقه القایی نباید با هم برخورد کنند.
