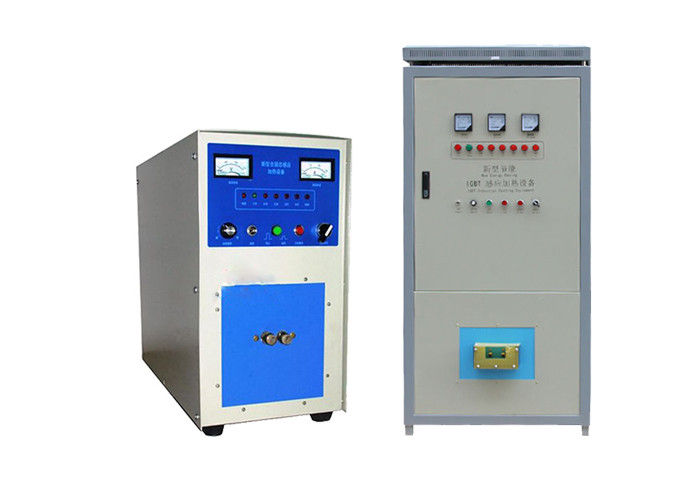

تجهیزات گرمایش القایی فرکانس بالا 100٪ طراحی بار کامل به مدت 24 ساعت

اصل کار تجهیزات گرمایش القایی فرکانس بالا:

اصل تجهیزات گرمایش القایی فرکانس بالا: یک سیم پیچ القایی گرمایشی است که با استفاده از جهت جریان زیاد جریان القایی فرکانس بالا به حالت حلقه یا شکل مورد نیاز پیچیده می شود.القای فرکانس بالا معمولاً از یک لوله توخالی مسی قرمز ساخته می شود.

پارامترهای فنی تجهیزات گرمایش القایی فرکانس بالا:

مدل: LC-GPGY-85KW

فشار آب خنک کننده: 0.1-0.3mpa

توان ورودی: 85 کیلو وات

جریان آب خنک کننده (موتور اصلی): 15 لیتر در دقیقه (0.1 مگا پاسکال)

ولتاژ ورودی: 351 ولت

جریان آب خنک کننده (ترانسفورماتور): 18 لیتر در دقیقه (0.1 مگا پاسکال)

حداکثر جریان ورودی: 85A

حجم میزبان: 470mm×370mm×670mm

فرکانس نوسان: 21 کیلو هرتز

نقطه حفاظت دمای آب: 50 ℃

وزن میزبان: 40 ± 5٪ کیلوگرم

راندمان: 90%

مراحل نصب تجهیزات گرمایش القایی فرکانس بالا:

1. قرار دادن ماشین های اصلی و کمکی: به طور کلی ماشین اصلی (ماشین کنترل عملیات) در بالا و ماشین کمکی (دستگاه خروجی برق) در زیر قرار می گیرد.

2. اتصال آب و برق ماشین های اصلی و کمکی: کانال آب را با استفاده از دو لوله نازک آب موجود در لوازم جانبی به صورت مستقیم بالا و پایین وصل کنید.مدار را با دو کابل در لوازم جانبی وصل کنید که قرمز به قرمز و مشکی به مشکی متصل است.حتما آن را بدون تماس ضعیف سفت کنید.سیم زمین ماشین های master و slave را وصل کنید.

3. اتصال برق: دستگاه منبع تغذیه سه فاز (380 ولت) است و سه سیم قرمز به سوئیچ چاقوی سه فاز یا سوئیچ هوا (بالای 65 آمپر) وصل می شود.سپس سیم زمین را وصل کنید.

4. اتصال آب: فشار آب خنک کننده استفاده شده توسط دستگاه 0.1mpa-0.3mpa (حدود 1-3 کیلوگرم) است.لطفاً یک پمپ آب تک فاز 370 وات (220 ولت) و یک مخزن یا استخر آب (حجم را با توجه به زمان کار مداوم و حجم کار انتخاب کنید و در صورت لزوم یک برج خنک کننده کوچک نصب کنید).خروجی آب پمپ آب توسط یک لوله آب به ورودی آب دستگاه متصل می شود و از خروجی آب دستگاه برای برگشت آب برگشتی به استخر استفاده می شود تا خنک شدن گردشی جریان آب متوجه شود.

5. نصب سیم پیچ القایی: سیم پیچ القایی را با توجه به شکل و اندازه قطعه کار فلزی گرم شده انتخاب، نصب و تعمیر کنید.توجه داشته باشید که سیم پیچ القایی نباید اتصال کوتاه داشته باشد.

6. قطعه کار را قرار دهید: قطعه کار را که قرار است گرم شود در مرکز حلقه القایی قرار دهید.شکاف های اطراف قطعه کار باید اساساً یکسان باشد.قطعه کار و حلقه القایی نباید با هم برخورد کنند.
